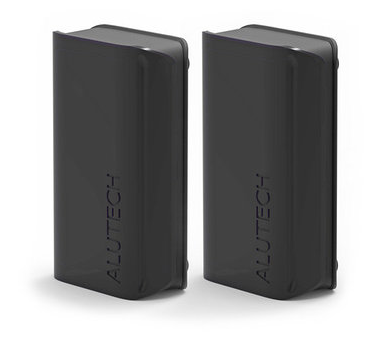

Фотоэлементы ALUTECH LM-L проводные
Торговая марка: Alutech
60.00 Руб.

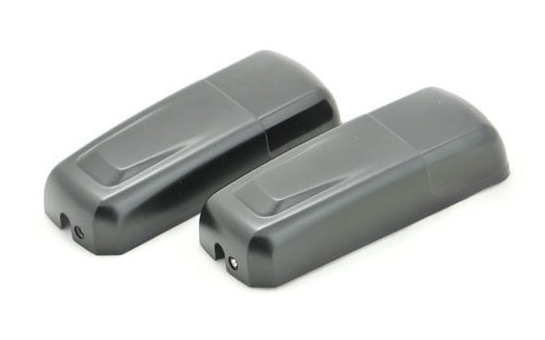

Фотоэлементы AN-Motors P5103
Торговая марка: AN-Motors
57.00 Руб.

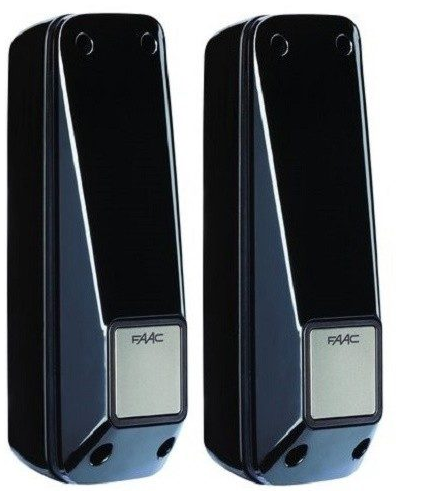

Фотоэлементы FAAC XP20 D проводные
Торговая марка: FAAC
230.00 Руб.
Фотоэлементы беспроводные FAAC XP20W D
Торговая марка: FAAC
240.00 Руб.

Датчики безопасности относятся к дополнительным приборам автоматики управления заградительными системами. По требованиям безопасности фотоэлементы для шлагбаума обязательны в барьерах для проезда машин. При опускании стрелы попавший под нее человек может получить травмы, автомобиль – повреждения.

Принцип действия фотоэлементов

В состав элементов входят 2 инфракрасных детектора. Один из них (светодиод) излучает ИФ сигнал, второй (фотодиод) его принимает. Между детекторами образуется невидимый глазу луч. При попадании какого-либо препятствия на оптическую ось «передатчик-приемник» срабатывает реле блока управления. Электронная плата получает команду, по которой привод останавливается или включается реверсный ход.

Типы фотоэлементов

На сайте представлены фотоэлементы производителей Alutech, AN-Motors, FAAC. Приборы различаются дальностью действия, типом конструкции, подключением, монтажом. Компания предлагает купить фотоэлементы для шлагбаума с проводным и беспроводным подключением.

  • Проводные модели (ALUTECH LM-L, AN-Motors P5103,FAAC XP20 D) при помощи кабеля подсоединяются к блоку управления. Наиболее доступны по цене.
  • В беспроводных элементах (Alutech LM-LB, FAAC XP20W D) передатчик работает на аккумуляторном питании от батарей, приемник – от сети с напряжением 24 В. Работа приборов не требует прокладки кабелейдо ответного датчика.

В поворотных настенных моделях (FAAC XP20 D и FAAC XP20WD) возможно механическое регулирование оси луча на 180º по горизонтали. По вертикали автоматически осуществляется оптическое выравнивание.

Требования к монтажу датчиков

Устройства для остановки опускания шлагбаума функционируют при отсутствии прямого попадания потока света (солнце на восходе-закате, прожектор). Дальность срабатывания различных моделей составляет 4-20 м, при плохой видимости может снижаться до 30%.

Приступая к монтажу, размечают место установки передатчика и приемника. Их закрепляют на расстоянии не более регламентированного расстояния (обычно не более 10м) на высоте не ниже 50 см. Следует проверить, чтобы оба детектора располагались на одном уровне.

Последовательность установки:

  • проводка кабелей к местам подключения;
  • крепление и подключение передатчика;
  • центровка, закрепление и подключение приемника.

При правильном монтаже светодиод не горит; загорается при пересечении оси луча; одновременно слышен звук срабатывания реле.

Мы продаем фотоэлементы для шлагбаума в Минске с доставкой. Предоставляем консультации, техническую поддержку по применению товаров.
