Комплект фурнитуры для откатных ворот SG.01 ALUTECH (до 450кг) с оцинкованной шиной

Категория: Комплектующие для ворот

Комплектующие для откатных ворот серии SG ТМ "АЛЮТЕХ" для сборки откатных ворот своими руками. При помощи этих деталей получится смонтировать и установить въездные конструкции как на частных, так и на промышленных участках.
Серия SGN.01 – применяется для изготовления ворот с максимальной массой створки до 450 кг.
Ширина проема до 4,5 метра.

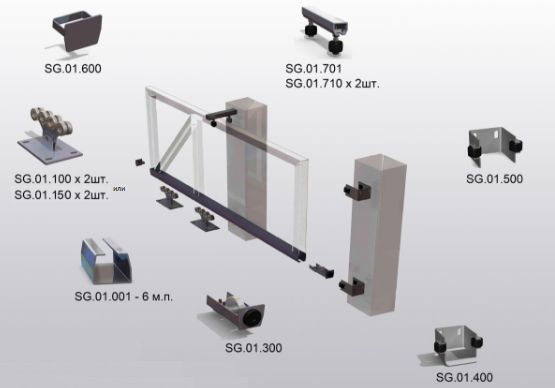

СОСТАВ БАЗОВОГО КОМПЛЕКТА:

шина направляющая SG.01.001 60х70х3,5ммоцинкованная - 6 метров;
опора роликовая SGN.01.150 – 2шт;
улавливатель нижний SGN.01.420;
кронштейн для поддерживающих роликов SGN.01.718;
ролики поддерживающие SGN..00.720 – 2шт;
заглушка SGN.01.600;
опорный ролик SGN.01.320;
улавливатель верхний SGN.00.500.

РЕКОМЕНДУЕТСЯ К УСТАНОВКЕ ОПЦИОНАЛЬНО (в комплект не входит):

ПОДСТАВКА ПОД ОПОРЫ РОЛИКОВЫЕ SGN.01.200;
УПОР SGN.01.510 для предотвращения схода створки ворот с роликовой опоры;
РУЧКА HG008
КРОНШТЕЙН FLGU.400.0904 предназначен для установки улавливателя верхнего SGN.00.500, улавливателя нижнего SGN.01.420. Крепится к столбу проёма.

Вы можете купить "Комплект фурнитуры для откатных ворот SG.01 ALUTECH (до 450кг) с оцинкованной шиной" в Минске, оформив заказ нажав ниже кнопку "Заказать"

Стоимость товара:

По запросу

Заказать

Описание

Характеристики

Документация

У комплектующих SG такие преимущества:

Подшипники роликовых опор устойчивы к морозу до -40°С. Сохранить работоспособность в условиях сурового климата роликовым элементам позволяет специальная смазка.
Дополнительная регулировка ворот. Это удобно в период смены сезонов: направление движения ворот корректируют с учетом колебаний погоды.
Оцинкованные направляющие шины с максимальным сроком службы и характеристиками жесткости.
Базовое количество циклов «открытие-закрытие» ‒ 15 000 - 20 000. На практике это ‒ 10-15 лет пользования откатными воротами.
На производстве поэтапно контролируют выпуск комплектующих и добиваются их высокого качества и долговечности.

Комплектующие для откатных ворот Алютех - это качественные и надежные изделия с высоким ресурсом.

Шина направляющая
Основным конструктивным элементом, воспринимающим основные нагрузки, является шина, которая изготавливается из прочного стального листа. К шине крепится обрамление ворот с установленным в него заполнением. Крепление рамы к шине должно быть прочным и жестким. Конструкция профиля шины разработана таким образом, чтобы обеспечивать плавный и равномерный ход ворот по опорам роликовым.
Может быть оцинкованная и неоцинкованная.

Опора роликовая
Опора является важным элементом откатных систем, она воспринимает нагрузку от створки ворот и передает ее на фундамент. Опора роликовая используется совместно с шиной направляющей SG.01 и SG.02 и предназначена для перемещения створки ворот в заданном направлении. Для обеспечения работоспособности ворот в зимний период в подшипниках применяется консистентная смазка до -40º. Опоры подбираются исходя из массы полотна ворот. При монтаже опор к фундаменту рекомендовано использовать подставки SGN.01.200 и SGN.02.200, которые значительно облегчают монтаж и обеспечивают регулировку ворот. Подставки крепятся к фундаменту с помощью анкерных болтов либо сваркой к предварительно заложенному в фундамент элементу (например, швеллеру).
Различают опоры со стальными роликами и с полимерными роликами.

Улавливатели
Улавливатели обеспечивают правильное положение ворот при закрытии, воспринимают ветровую нагрузку, а также предотвращают опрокидывание. Улавливатель нижний воспринимает нагрузку от опорного ролика (SGN.0x.320) в закрытом состоянии ворот. Конструкция улавливателя позволяет закрывать ворота при незначительных отклонениях от рабочей траектории движения створки ворот. Полимерные накладки в конструкции предотвращает повреждение ворот при закрытии. В закрытом состоянии за счет поглощения вибраций от створки ворот снижается уровень шума. Улавливатель верхний предназначен для удержания верхнего края ворот в закрытом положении. В комплект улавливателя входят специальные полимерные накладки, которые крепятся с помощью саморезов к створке ворот и предотвращают повреждение края створки при закрывании.

Ролик опорный
Опорный ролик обеспечивает правильное положение ворот при закрытии и разгружает конструкцию от возникающих нагрузок в закрытом положении. Ролик устанавливается на переднюю часть направляющей шины SG.01.x и SG.02.x. В конструкцию опорного ролика входит декоративная крышка с демпфирующим элементом, которая защищает механизм в процессе эксплуатации.

Поддерживающие ролики и кронштейны
Ролики поддерживающие (SGN.00.720) используются совместно с кронштейнами (SGN.01.717-719 и SGN.02.717-719). Ролики изготовлены из резины, которая не оставляет следов на створке ворот и позволяет удерживать ее в нужном положении. Полимерная втулка внутри ролика обеспечивает плавную и тихую работу изделия в процессе эксплуатации.
Кронштейны в комплекте с двумя четырьмя поддерживающими роликами (SGN.00.720) используются для удержания створки ворот в предусмотренном положении. Фиксирование и направление створки осуществляются в верхней части ворот. Кронштейны крепятся к столбу, стене роликами вниз. При этом створка ворот проходит между двумя четырьмя свободно вращающимися роликами и не отклоняется от заданной траектории движения. При расчете количества кронштейнов с роликами необходимо учитывать площадь заполнения ворот.

Подставки
Подставки используются совместно с роликовыми опорами (SGN.01.1xx и SGN.02.1xx) и предназначены для:

облегчения монтажа роликовых опор;
обеспечения регулировки положения роликовых опор в процессе эксплуатации ворот;
продления срока службы роликовых опор путем предотвращения их контакта с агрессивной средой (вода, снег, грязь).

Заглушки
Заглушки используются для защиты торца шины направляющей (SG.01.x и SG.02.x) от попадания в нее посторонних предметов (грязи, мусора и т.д.) и влаги. Они позволяют продлить срок службы роликовых опор и направляющих шин. Для упрощения обслуживания ворот заглушки выполняются съемными.
