Детектор магнитной петли FAAC FG1 1-канальный
Торговая марка:
FAAC
Категория:
Контроллеры магнитной петли безопасности
Детектор магнитной петли FAAC FG1 1-канальный - предназначен для использования в качестве элемента безопасности (по аналогии с фотоэлементами) либо для управления шлагбаумами, воротами, а также для использования в системах автоматизации проезда как устройство, сигнализирующее о наличии транспортного средства.
Детектор магнитной петли FAAC FG1 1-канальный имеет ряд преимуществ над фотоэлементами:
Детектор магнитной петли FAAC FG1 1-канальный имеет ряд преимуществ над фотоэлементами:
- позволяет избегать ложных срабатываний при невозможности исключения из зоны действия фотоэлементов пешеходных проходов;
- фотоэлементы могут повреждаться вандалами, а с петлей это сделать гораздо труднее;
- не редко срабатывание фотоэлементов происходит по причине присутствия домашних животных и нескольких других не стандартных ситуаций, что исключается при использовании магнитной петли.
Вы можете купить "Детектор магнитной петли FAAC FG1 1-канальный" в Минске,
оформив заказ нажав ниже кнопку "Заказать"
Стоимость товара:
По запросу
Описание
Характеристики
Документация
Детектор Faac FG1 индукционный обнаружения транспорта оснащен автоматической калибровкой при начале работы, изменяемой частотой измерений, диагностикой короткого замыкания и отсутствия питания. Состояние контролируется по световым индикаторам.
К детектору FG1 может быть подключена одна магнитная петля.
Петля должна располагаться на расстоянии 15 см от металлических объектов и не глубже 5 см от поверхности земли.
В качестве самой петли нужно использовать одножильный кабель сечением 1,5 мм без экрана и в одинарной изоляции. Рекомендуется укладывать петлю квадратом или прямоугольником.

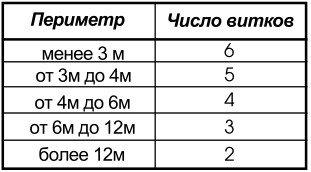

В таблице указано рекомендованное число витков.
2 конца кабеля должны быть смотаны между собой (20 витков на каждый метр) от петли до детектора. Не допускается наращивать кабель (скрутка, пайка), также петля должна располагаться отдельно от других кабелей питания.
Детектор имеет 1 реле (реле 1) с пошаговым выходом и другое реле (реле 2) с импульсным выходом.

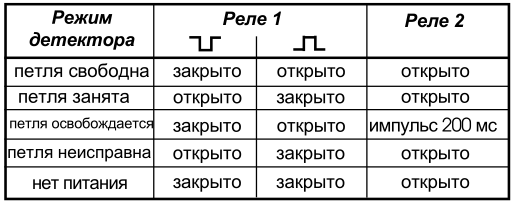

Таблица ниже показывает состояние контактов реле в зависимости от режима детектора:
К детектору FG1 может быть подключена одна магнитная петля.
Петля должна располагаться на расстоянии 15 см от металлических объектов и не глубже 5 см от поверхности земли.
В качестве самой петли нужно использовать одножильный кабель сечением 1,5 мм без экрана и в одинарной изоляции. Рекомендуется укладывать петлю квадратом или прямоугольником.
В таблице указано рекомендованное число витков.
2 конца кабеля должны быть смотаны между собой (20 витков на каждый метр) от петли до детектора. Не допускается наращивать кабель (скрутка, пайка), также петля должна располагаться отдельно от других кабелей питания.
Детектор имеет 1 реле (реле 1) с пошаговым выходом и другое реле (реле 2) с импульсным выходом.
Таблица ниже показывает состояние контактов реле в зависимости от режима детектора:
Основные характеристики
Температура эксплуатации
-40С - +55С
Питание
24 В
Корпус
Пластик
Тип выходных контактов
NC/NO
Уровни чувствительности
4 уровня
Количество подключаемых петель
1 петля
Тип датчика
Контроллер магнитной петли
Документация и инструкции
FG1 детектор магнитной петли
Размер файла: 1.28 Мб | Формат файла: pdf
